Introduction du produit

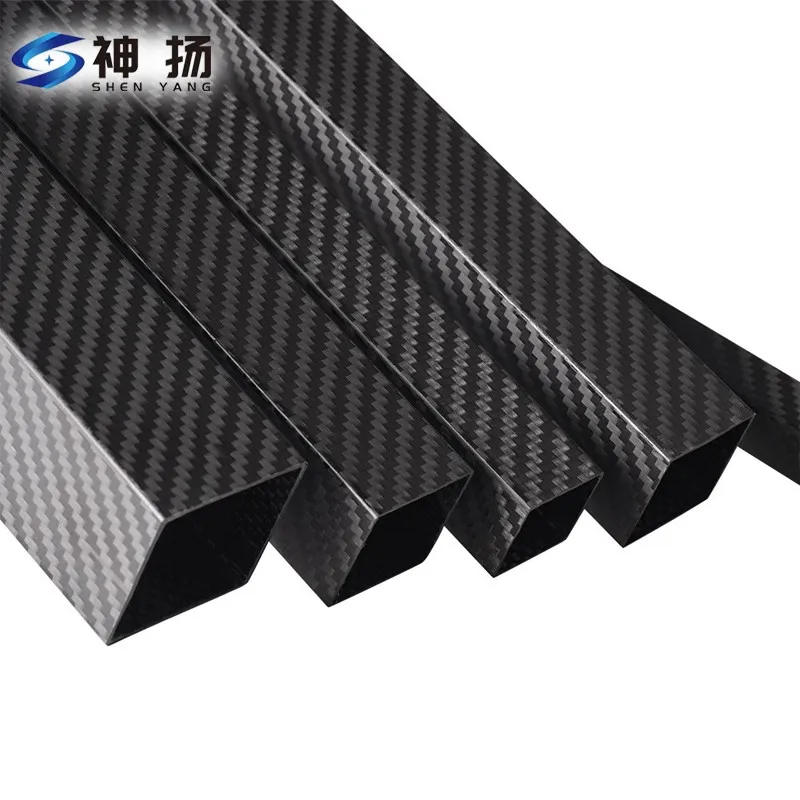

Le tube carbone en fibre de carbone est un tube de matériau composite avec une section transversale carrée, qui est en haute résistance en fibre de carbone et en résine. Il est couramment utilisé dans les supports de drones, les supports d'équipement d'automatisation, les squelettes de robot, l'équipement sportif et d'autres équipements.
Paramètres du produit
|
Paramètre |
Valeur |
|
Force |
T300 (personnalisable T700, T800) |
|
Surface |
3K (personnalisable 1k / 1,5k / 12k / 24k) Plain / Twill Matte / Glossy |
|
Densité |
≈ 1,65 g / cm ³ |
|
Résistance à la compression |
Supérieur ou égal à 1200 MPa |
|
Résistance à la flexion |
Supérieur ou égal à 1600 MPa |
|
Module élastique |
130 ± 5 GPa (axial) |
|
Dans la force de cisaillement en plan |
Supérieur ou égal à 95 MPa |
|
Épaisseur |
0,5-8,0 mm (personnalisable) |
|
Température |
-40 degré C à +120 degré C |
Caractéristiques du produit
Précision dimensionnelle élevée
Notre tube carré en fibre de carbone est produit par le processus de moulage de la pultrusion de la moisissure de précision, qui contrôle l'erreur dimensionnelle à ± 0,1 mm et l'uniformité de l'épaisseur de la paroi est aussi élevée que 95% ou plus, ce qui signifie qu'elle peut être utilisée directement pendant l'équipement sans usinage ou réglage secondaire.
Léger et haute résistance
La densité du tube carré en fibre de carbone est seulement 1,5 g / cm³, soit environ 60% d'alliage d'aluminium et 20% d'acier, mais il a une résistance à la compression allant jusqu'à 1200 MPa et une résistance à la flexion de plus de 1600 MPa. Tout en répondant aux exigences de résistance structurelle, elle peut réduire le poids de l'équipement de 30% à 50%.
Multi - Affichage directionnel des détails du produit
Nos tubes carrés en fibre de carbone sont produits en utilisant la "technologie de renforcement d'angle" brevetée (CRT) pour résoudre le problème de la résistance à l'angle insuffisante dans les matériaux de tuyaux composites carrés traditionnels. L'analyse de la microstructure montre que cette technologie réduit la déviation de la disposition des fibres aux coins de 85%, réduit la zone d'enrichissement de la résine de 73% et améliore considérablement la résistance à la concentration de contrainte des coins.
The processing accuracy of square carbon fiber pipes is strictly controlled, with cross-sectional dimension tolerances of ± 0.2mm (≤ 50mm) and ± 0.3mm (>50mm), and diagonal differences of ≤ 0.3mm (≤ 50mm) and ≤ 0.5mm (>50 mm), dépassant de loin les normes de l'industrie. La douceur de surface intérieure et externe RA inférieure ou égale à 1,6 μm assure l'esthétique et les performances de contact.
Nos tubes carrés offrent une variété d'options de traitement de surface, y compris des textures standard de fibre de carbone visibles 3K / 12k standard, ainsi que des surfaces unidirectionnelles UD personnalisées, des revêtements mate / brillants. La face d'extrémité de coupe de chaque tuyau est traitée de précision et la perpendicularité de la face finale est contrôlée à ± 0,5 degré pour assurer un alignement précis pendant la connexion.
Le système de connexion spécialisé développé par l'entreprise comprend des raccords intérieurs, des raccords d'angle et des plaques de connexion plates, qui correspondent parfaitement aux tuyaux carrés et fournissent une résistance théorique de 98% après l'assemblage, bien supérieur au taux de rétention de résistance de 75 à 85% des connecteurs généraux.
Qualifications de produits
Les matières premières en fibre de carbone de notre entreprise ont toutes adopté la certification de qualité de qualité aérienne, et chaque lot subit une inspection entrante stricte, y compris les tests de traction à filament unique, les tests de densité et l'évaluation du traitement de surface. L'équipement de production comprend des équipements de moulage de précision et des systèmes de contrôle de la température importés d'Allemagne, avec une précision de moulure d'angle contrôlée à ± 0,1 mm pour garantir une qualité de produit cohérente. L'ensemble de la ligne de production adopte un environnement de température et d'humidité constante (23 ± 2 degrés C, 50 ± 5% RH) pour réduire l'impact des facteurs environnementaux sur la qualité du produit.
Notre entreprise effectue des inspections de qualité strictes sur chaque lot de produits, notamment les tests de traction, les tests de compression, les tests de flexion, les tests de torsion, les tests de résistance des coin, les tests d'impact, les tests de fatigue, les tests dimensionnels et les tests de cyclisme thermique.
Notre entreprise a dépassé ISO9001: 1995, ainsi que les certifications CE et ROHS, garantissant que nous fournissons aux clients des produits élevés de qualité- et respectueux de l'environnement.
Service et inquiétude attentif - gratuit après - Service de vente
Notre entreprise fournit une solution complète pour les tubes carrés en fibre de carbone:
Conseil de conception structurelle: fournir des suggestions d'optimisation structurelle basées sur les caractéristiques des tuyaux carrés
Analyse par éléments finis: fournir des services professionnels d'analyse mécanique et de simulation
Conception du schéma de connexion: concevoir la solution de connexion optimale en fonction des exigences d'application
Services de traitement: fournir des services de coupe de précision, de forage, de fente et d'autres services de traitement
Taille personnalisée: Personnaliser les tailles standard non - et l'épaisseur de paroi en fonction des besoins du client
Traitement de surface: fournir des services spéciaux de traitement et de revêtement en surface
Formation technique: offrir aux clients une formation sur la technologie d'application et de connexion des tubes carrés en fibre de carbone
Exemple d'essai: fournir des services de test et d'évaluation des échantillons
Support technique: fournir des services de conseil technique 24/7
FAQ
Q: Quelle est la force du coin? Comment éviter les problèmes de concentration de stress?
R: Le tuyau de matériau composite carré traditionnel a le problème de la concentration de contrainte dans les coins, et notre entreprise a résolu ce problème grâce à la "technologie de renforcement d'angle" (CRT). Les tests ont montré que la résistance du coin de notre tube carré atteint 92% de la résistance plane, présentant un mode de défaillance progressif plutôt qu'une fracture soudaine sous charge ultime, avec un facteur de sécurité augmenté de 1,4 fois.
Q: Quelles sont les méthodes de connexion?
R: ① Connexion adhésive ② Connexion mécanique ③ Connexion du manchon intérieur ④ Connexion conjointe spéciale. Nos techniciens fourniront les meilleurs conseils pour votre projet.
Q: Comment le coût et la valeur du terme long - se compare-t-il aux tubes carrés métalliques?
R: Le prix d'achat initial est en effet plus élevé que celui des matériaux métalliques: 3 - 5 fois plus élevés que les tubes carrés en alliage en aluminium et 5 à 8 fois plus élevés que les tubes en acier. Cependant, il présente des avantages importants en termes de performances, de durée de vie et de coût du système, avec une meilleure rentabilité globale.
Q: Quelle est la résistance à la flexion des tubes carbrés en fibre de carbone?
R: La résistance à la flexion des tubes carrés en matériau T300 standard peut atteindre 1600 MPA, soit environ 1,3 fois celle des tubes ronds avec la même taille de section Cross -. Il convient aux cadres de rigidité élevés - et parties structurelles soumises à des forces latérales.
Q: Quel type de matière première en fibre de carbone est utilisée? Une note plus élevée peut-elle être sélectionnée?
R: Il est conventionnellement en soie brute T300, et il peut être amélioré en fibre de carbone avec une résistance à la traction plus élevée telle que T700 et T800.
Q: Quelles sont les textures de surface? Y a-t-il des couleurs ou des traitements facultatifs?
R: La surface peut être sélectionnée comme tissage et serre-serre 3K, et le traitement de surface comprend le brillant, le mat, le givré, etc. S'il y a des besoins spéciaux, le revêtement de couleur ou le logo imprimé peut être personnalisé.
Q: Ce type de tuyau peut-il être utilisé directement pour la connexion structurelle? Est-il facile de traiter?
R: Les tubes carbrés en fibre de carbone peuvent être forés, coupés et polis, et conviennent à la fixation des vis et à la connexion enclenchée.
Q: Peut-il être fourni en vrac? Combien de temps dure le délai de livraison?
R: Soutient la production de masse, les spécifications régulières sont en stock et les petits commandes par lots peuvent être expédiées dans les 3 à 5 jours; Les produits personnalisés sont généralement livrés dans les 7 à 15 jours ouvrables en fonction des exigences spécifiques.
Nouvelles de l'entreprise
Notre nouveau tube de fibre de carbone carré à module élevé nouvellement développé a terminé les tests et la certification, et le produit peut être largement utilisé dans l'aérospatiale, les instruments de précision, la fabrication finale- élevée et d'autres champs.
